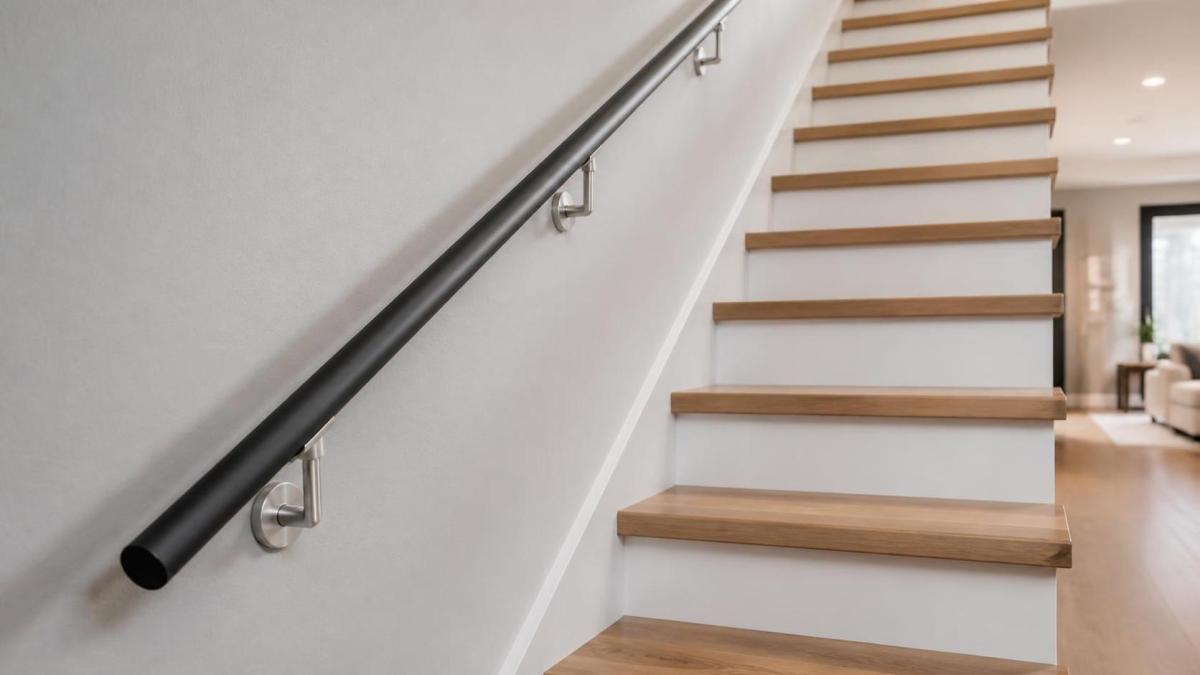

غالبًا ما تُعامل درابزينات الإمساك السكنية باعتبارها عنصر تشطيب: تُختار في وقت متأخر، وتُطابق مع نمط الباب أو السلم، ويُتحقق من مظهر سطحها فقط. لكن هذا النهج يفوّت الغرض الأساسي من درابزين الإمساك. فعند حدوث سقوط، تعتمد قيمته على ما إذا كان الشخص يستطيع الوصول إليه فورًا، وإحاطة يده به، والحفاظ على التلامس أثناء الحركة، والاعتماد عليه ليبقى ثابتًا تحت حمل مفاجئ.

بالنسبة للسلالم السكنية ودرجات المداخل والمنحدرات والشرفات والمناطق متعددة المناسيب ومسارات الوصول حول الأبواب، يتحدد أداء السلامة من خلال عدة تفاصيل مترابطة: الارتفاع بعد التركيب، وقبضة الإمساك المستمرة والقابلة للاستخدام، والخلوص عن الجدار، وتباعد الحوامل، وقوة الركيزة، ومقاومة التآكل، والتفاعل بين درابزين الإمساك ونظام الحاجز المجاور. وقد يبدو التركيب سليمًا بصريًا، لكنه قد يظل غير آمن إذا كان أي من هذه التفاصيل غير صحيح.

تختلف المتطلبات حسب البلد ونوع المبنى وإصدار الكود المعتمد محليًا. لذلك توفر الأرقام أدناه إطارًا للفحص الفني، وليست بديلًا عن الجهة صاحبة الاختصاص أو الرسومات المعتمدة أو مواصفات المشروع المحددة. وأهم نقطة تحكم هي تحديد الكود الحاكم قبل التصنيع، لا بعد وصول الدرابزينات إلى الموقع.

ابدأ بالتمييز بين درابزين الإمساك والحاجز

يُعد الخلط بين درابزينات الإمساك والحواجز مصدرًا متكررًا للعيوب. إن درابزين الإمساك مخصص لتوفير دعم يمكن الإمساك به أثناء استخدام الشخص للسلالم أو المنحدرات أو عند تغير المنسوب. أما الحاجز، الذي يُسمى غالبًا درابزينًا أو سياجًا في لغة المشاريع اليومية، فهو مخصص لمنع الشخص من السقوط من حافة مرتفعة.

قد تؤدي مجموعة واحدة الوظيفتين، لكن المتطلبات ليست قابلة للتبادل. فقد يحقق حاجز الشرفة ارتفاعه المطلوب، بينما يظل القضيب العلوي عريضًا جدًا أو حادًا جدًا أو منخفضًا جدًا أو غير متصل بما يمنعه من العمل كدرابزين إمساك. وبالمقابل، قد يوفر درابزين سلم مثبت على الحائط قبضة ممتازة، لكنه لا يوفر حماية من السقوط عند الحافة المفتوحة للسلم.

ويكتسب هذا التمييز أهمية خاصة في أعمال التجديد. فكثيرًا ما تُبقى الدرابزينات الزخرفية القائمة دون التحقق مما إذا كانت توفر مقطعًا متوافقًا وقابلًا للإمساك. وعلى السلالم، لا ينبغي أبدًا اعتبار وجود حاجز دليلًا على وجود درابزين إمساك قابل للاستخدام.

يجب قياس الارتفاع من خط المرجع الصحيح

يمكن تصنيع درابزين الإمساك بالطول الاسمي الصحيح ومع ذلك يفشل في الفحص لأنه قيس من نقطة خاطئة. في درجات السلالم، يُقاس الارتفاع عمومًا رأسيًا فوق خط بروز الدرجات أو الخط المائل الواصل بين بروزات الدرجات، وليس من الأرضية عند أسفل السلم أو أعلاه. وفي المنحدرات، يُؤخذ القياس عادة فوق سطح المنحدر. ويجب أن تكون نقطة المرجع واضحة في رسومات الورشة وسجلات الفحص.

في الولايات المتحدة، يشترط الكود السكني الدولي (IRC) عادة تركيب درابزينات السلالم على ارتفاع 34 إلى 38 بوصة (864 إلى 965 مم) فوق المستوى المائل المجاور لبروزات الدرجات. ويستخدم الكود الدولي للبناء (IBC) أحكامًا ذات صلة للعديد من الحالات غير السكنية. وقد تضيف قواعد سهولة الوصول متطلبات أخرى: إذ تحدد معايير ADA لعام 2010 عمومًا ارتفاع 34 إلى 38 بوصة لدرابزينات المنحدرات والسلالم في المنشآت المشمولة. ولا ينبغي افتراض انطباق هذه المراجع تلقائيًا على كل مسكن خاص أو مشروع دولي.

تستخدم الأسواق الأخرى اصطلاحات ونطاقات قياس مختلفة. ففي إنجلترا، تتناول الإرشادات الواردة في الوثيقة المعتمدة K توفير درابزينات الإمساك وارتفاعاتها للسلالم والمنحدرات، بينما قد تستخدم لوائح البناء الوطنية في أماكن أخرى أبعادًا مترية، أو حدودًا مختلفة للحالات التي يُطلب فيها درابزين الإمساك، أو قواعد منفصلة للمساكن والمناطق المشتركة. والسؤال الصحيح ليس «ما هو ارتفاع درابزين الإمساك المعتاد؟» بل «أي متطلب معتمد يحكم هذا المسار؟»

يستحق تغير الارتفاع على امتداد الدرج الاهتمام. فمن الشائع العثور على درابزين يبدأ ضمن حدود السماحية ثم يصبح مرتفعًا أو منخفضًا جدًا لأن المُركّب اتبع عنصرًا في الجدار بدلًا من ميل السلم. وفي السلالم ذات الدرجات المروحية والسلالم المنحنية والانتقالات إلى البسطات، ينبغي التحقق من القياس في عدة مواضع، بما في ذلك النهايات وأي تغير في الاتجاه.

أبعاد القبضة متطلب للاستخدام وليست تفضيلًا شكليًا

لا يملك الشخص الذي يستعيد توازنه وقتًا للبحث عن وضع مثالي لليد. وينبغي أن يسمح الدرابزين بقبضة ثابتة ومغلقة لليد من دون أن تعيق الأصابع جدار أو لوح زجاجي أو قطعة زخرفية أو مقطع كبير الحجم.

فعلى سبيل المثال، يميز IRC بين مقاطع درابزينات الإمساك القابلة للقبض. فالمقطع الدائري من النوع I الشائع الاستخدام له قطر خارجي من 1¼ إلى 2 بوصة (32 إلى 51 مم). ويُسمح أيضًا بالمقاطع غير الدائرية ضمن حدود محددة للمحيط والمقطع العرضي. وقد يُسمح بالمقاطع الأكبر فقط عندما تتضمن تجويفًا يوفر قبضة أصابع مكافئة. وتهم الهندسة التفصيلية؛ إذ لا ينبغي وصف قضيب غطاء عريض ومستطيل من الألومنيوم بأنه قابل للإمساك لمجرد أن له حواف مستديرة.

ويُعد الخلوص عن الجدار مهمًا بالقدر نفسه. فدرابزين الإمساك الموضوع قريبًا جدًا من الجدار يمنع الأصابع من الالتفاف حوله، بينما قد تُنشئ الحوامل والأغطية الطرفية وارتدادات الجدار نقاط انحشار موضعية. وبموجب IRC، يُعد الحد الأدنى للخلوص البالغ 1½ بوصة (38 مم) بين الجدار ودرابزين الإمساك نقطة مرجعية مألوفة. وقد تختلف الأكواد المحلية، لكن مبدأ الفحص يبقى ثابتًا: اختبر الدرابزين بيد مغلقة فعلية على طول المسار بالكامل، وليس عند نقطة واحدة يسهل الوصول إليها فقط.

ينبغي أن تبقى القبضة متسقة في المواضع التي تكون فيها الحاجة إليها أكبر. فقد تؤدي أعمدة البداية الكبيرة والانتقالات المزخرفة والتغيرات المفاجئة في المقطع والدرابزينات التي تقطعها بوابة أو قاطع زجاجي إلى انقطاع دعم المستخدم تحديدًا في الموضع الذي يسبب فيه الالتفاف أو النزول من السلم عدم الاستقرار.

الاستمرارية والارتدادات تقللان المخاطر التي يمكن تجنبها

تكون درابزينات الإمساك أكثر فعالية عندما تكون مستمرة بطول الاستخدام الفعلي للسلم أو المنحدر. وينبغي أن تعود النهايات إلى جدار أو عمود أو أرضية حيثما يطلب الكود الحاكم والتصميم ذلك. وإلى جانب الامتثال، تقلل الارتدادات خطر تعلق الملابس الفضفاضة أو الحقائب أو اليد بنهاية درابزين مفتوحة.

عند الأبواب والبسطات، يجب تقييم الاستمرارية فيما يتعلق باتجاه فتح الباب، والخلوص بجانب المزلاج، وتغيرات العتبة، ومسار المشي المتوقع. فقد يفي الدرابزين بتفاصيل السلم لكنه يعيق مسارًا مطلوبًا أو ينشئ نقطة اصطدام عند استخدام باب يفتح إلى الخارج. وهذا مهم بشكل خاص حول المداخل السكنية المشتركة وممرات الشقق وأبواب الفناء ودرجات الوصول إلى المرآب.

ينبغي مراجعة حالة المدخل باعتبارها مجموعة متكاملة بدلًا من قائمة منتجات منفردة. فعلى سبيل المثال، قد يُحدد تركيب باب مرآب أوتوماتيكي من الألومنيوم مثل باب مرآب مقطعي للبيع المباشر من المصنع، باب مرآب حديث من الزجاج على طراز الحظيرة، باب مرآب مزدوج، باب مرآب من الألومنيوم للوصول إلى مواقف السيارات المرتبطة بالشقق أو الفنادق، لكنه لا يلغي الحاجة إلى تقييم أي مسار مشاة مجاور بشكل مستقل. تعالج التشغيل عن بُعد وميزات مقاومة السرقة استخدام الباب والأمان؛ لكنها لا توفر دعمًا آمنًا لليد عند درجة أو منحدر أو عتبة مرتفعة أو ممر خدمة بجانب الفتحة.

تفاصيل التثبيت تحدد قدرة درابزين الإمساك على الأداء تحت الحمل

لا تنتج معظم حالات فشل درابزينات الإمساك الخطيرة عن أنبوب الدرابزين نفسه. بل تحدث عند الوصلة: حامل جداري مفكك، أو مرساة اقتُلعت من مبانٍ ضعيفة، أو برغي خشب لم يصب الدعامة، أو قاعدة عمود مثبتة عبر ألواح السطح فقط، أو تآكل مخفي خلف صفيحة غطاء.

تبدأ مراجعة التثبيت الموثوقة بالركيزة. يجب أن يعرف المُركّب ما إذا كان الحامل مثبتًا في خرسانة مصمتة أو مبانٍ مسلحة أو مبانٍ مجوفة أو هيكل فولاذي أو قوائم خشبية أو خشب هندسي أو نظام جدار خاص. وتحتاج كل ركيزة إلى طريقة تثبيت مناسبة، ومسافة عن الحافة، وعمق تثبيت، وتباعد، وأساس أحمال. ولا يمكن افتراض ملاءمة البرغي نفسه أو مرساة التمدد نفسها لجميع الظروف.

بالنسبة للولايات المتحدة، يتضمن IBC أحكام الأحمال الإنشائية لدرابزينات الإمساك والحواجز، بما في ذلك معايير الأحمال المركزة والموزعة. وينبغي أن تستخدم المشاريع السكنية الكود المطبق ووثائق التصميم بدلًا من الاعتماد على ادعاءات عامة من الموردين. فلا يثبت اختبار منتج أُجري على منصة اختبار فولاذية أن تركيبًا ميدانيًا في بلوك مجوف أو كسوة رقيقة أو خشب غير مسلح يمكنه مقاومة الحمل المطلوب.

ينبغي أن يتحقق الفحص من مسار الحمل الكامل:

• وصلة الدرابزين بالحامل أو وصلة الدرابزين بالعمود؛
• مادة الحامل أو العمود وسماكته؛
• نوع المثبتات ودرجتها وكميتها وعزم تركيبها عند الاقتضاء؛
• عمق المرساة وموقعها في الركيزة الإنشائية الفعلية؛
• التدعيم المخفي أو الحشوات أو صفائح التدعيم الموضحة في الرسومات؛
• حالة اللحامات وصفائح القواعد وصفائح الأغطية وواجهات مواد السد.

إن «عدم وجود حركة عند الدفع باليد» ليس اختبار قبول كافيًا. فقد يكشف عن حامل مفكك بشكل واضح، لكنه لا يتحقق من قدرة التصميم أو التركيب وفق جدول تثبيت معتمد. وعندما تختلف ظروف الموقع عن افتراض الركيزة الأصلي، تكون المراجعة الهندسية الرسمية أكثر أمانًا من إعادة تموضع الحوامل بصورة ارتجالية.

تحتاج درابزينات الإمساك المصنوعة من الألومنيوم إلى ضوابط خاصة بالمادة

يُستخدم الألومنيوم على نطاق واسع في الأثاث السكني والتجهيزات المعمارية لأنه خفيف وقابل للتشكيل ومقاوم للتآكل في العديد من البيئات. لكنه يتطلب أيضًا تفصيلًا منضبطًا. إذ يمكن أن تشكل سبائك الألومنيوم والمثبتات المصنوعة من الفولاذ المقاوم للصدأ والدعامات الفولاذية المجلفنة والخشب المعالج والهواء الساحلي والمياه المحتجزة نظامًا ذا نتائج متانة تختلف كثيرًا عما هو متوقع من الدرابزين الظاهر وحده.

يوفر الطلاء بالمسحوق مظهرًا جذابًا وقد يحسن المقاومة البيئية، لكنه ليس علاجًا لسوء التصريف أو الحواف المقطوعة أو تلف الاحتكاك أو تلامس المعادن غير المتوافقة. وفي المواقع الساحلية أو شديدة التلوث، ينبغي أن تحدد المواصفة السبيكة ونظام الطلاء والمعالجة المسبقة ومادة المثبتات وطريقة العزل ونظام الصيانة. ويعتمد الاختيار الصحيح على درجة التعرض، وليس ببساطة على اللون أو المظهر الأولي.

تستلزم واجهات الحوامل وقواعد الأعمدة اهتمامًا خاصًا. فقد تتسبب المياه المحتجزة خلف صفيحة جدارية أو أسفل غطاء قاعدة غير محكم الغلق في تلطيخ الأسطح المحيطة وتسريع التدهور الموضعي. وينبغي معالجة تلامس المعادن المختلفة بمواد عزل مناسبة عند الضرورة، مع تجنب التفاصيل التي تحتفظ بالرطوبة. ويجب أن تظل فتحات التصريف مفتوحة بعد الطلاء والتركيب وإعادة الطلاء لاحقًا.

تمثل الحواف الحادة مشكلة أخرى غالبًا ما يُغفل عنها. فقد تؤثر قطاعات الألومنيوم المقطوعة، وطلاء المسحوق التالف، والنتوءات حول الثقوب المحفورة، ومناطق اللحام سيئة التشطيب، في السلامة وعمر التشطيب معًا. وينبغي أن تتضمن معايير القبول فحوصات باللمس، لا الفحص البصري تحت الإضاءة الداخلية فقط.

تسلسل الفحص العملي يمنع التصحيح في المراحل المتأخرة

تكون مراقبة درابزين الإمساك أكثر موثوقية عندما تبدأ قبل التصنيع. وينبغي أن تحدد الرسومات المعتمدة أساس الكود، ومقطع الدرابزين، والارتفاع المقاس، ومواقع الحوامل، ونوع الركيزة، وأجهزة التثبيت، والارتدادات، والانتقالات، والتشطيب، والواجهة مع الحواجز. وإذا كان المشروع يعتمد على نظام خاص مختبر، فاحتفظ بأدلة الاختبار وتأكد من أن التكوين المركب يطابق التكوين المختبر.

عند التسليم، قارن الأطوال وأبعاد المقطع وحالة التشطيب وعدد الحوامل والمثبتات والملحقات بالجدول المعتمد. وقبل التركيب، افحص الموقع: هندسة السلم، ومناسيب الأرضيات النهائية، واستقامة الجدار، والخدمات المخفية، ومواقع التدعيم، وحالة الركيزة. فقد يصبح الدرابزين المصنّع وفق أبعاد الإنشاء المبكرة غير متوافق بعد إضافة تشطيبات الأرضيات أو الدرجات الحجرية أو طبقات التسوية أو ألواح السطح.

أثناء التركيب، تحقق من الارتفاع تدريجيًا بدلًا من الانتظار حتى الجولة النهائية. وتأكد من عدم وضع الحوامل في مواضع تعيق القبضة، ومن بقاء الدرابزين مستمرًا عبر تغيرات الاتجاه. وعند الإنجاز، سجل الارتفاعات المقاسة والخلوصات والمثبتات المستخدمة وتأكيدات الركيزة وأي تعديلات موقع معتمدة. وينبغي أن توثق الصور المراحل المخفية الحرجة قبل تركيب صفائح الأغطية.

وينبغي أن تركز خطة الصيانة الدورية بعد ذلك على الحركة عند الحوامل والأعمدة، وتلف الطلاء، وبقع التآكل، والمثبتات المفككة، والتصريف المسدود، ومواد السد المتشققة، والتغييرات التي يجريها الشاغلون. وغالبًا ما تصبح درابزينات الإمساك غير آمنة بعد التعديلات اللاحقة: فالكسوة الجديدة أو طبقات السجاد أو ألواح الجدران أو البوابات أو أحواض النباتات أو الأثاث قد تقلل الخلوصات وتقطع الوصول.

القرار المركزي: حدد وظيفة السلامة، ثم تحقق من النظام المركب

لا ينبغي اختيار درابزينات الإمساك السكنية من صورة في كتالوج فقط، ولا قبولها لمجرد أنها تبدو مصطفة ومكتملة التشطيب جيدًا. فالأسئلة الأساسية أكثر تطلبًا: هل يُقاس الارتفاع من السطح الصحيح؟ هل يستطيع المستخدم الإمساك بالطول الكامل بإحكام؟ هل يستمر الدرابزين حيث تكون الحاجة إلى الدعم؟ هل تنقل الحوامل الحمل إلى ركيزة تم التحقق منها؟ وهل ستبقى المادة والتشطيب بحالة سليمة في بيئتها الفعلية؟

عندما تُوثق هذه الأسئلة من التصميم حتى التركيب، تصبح درابزينات الإمساك ما يُفترض أن تكون عليه: جزءًا موثوقًا من نظام السلامة السكني، بدلًا من عنصر زخرفي يُتوقع منه الأداء دون دليل.
