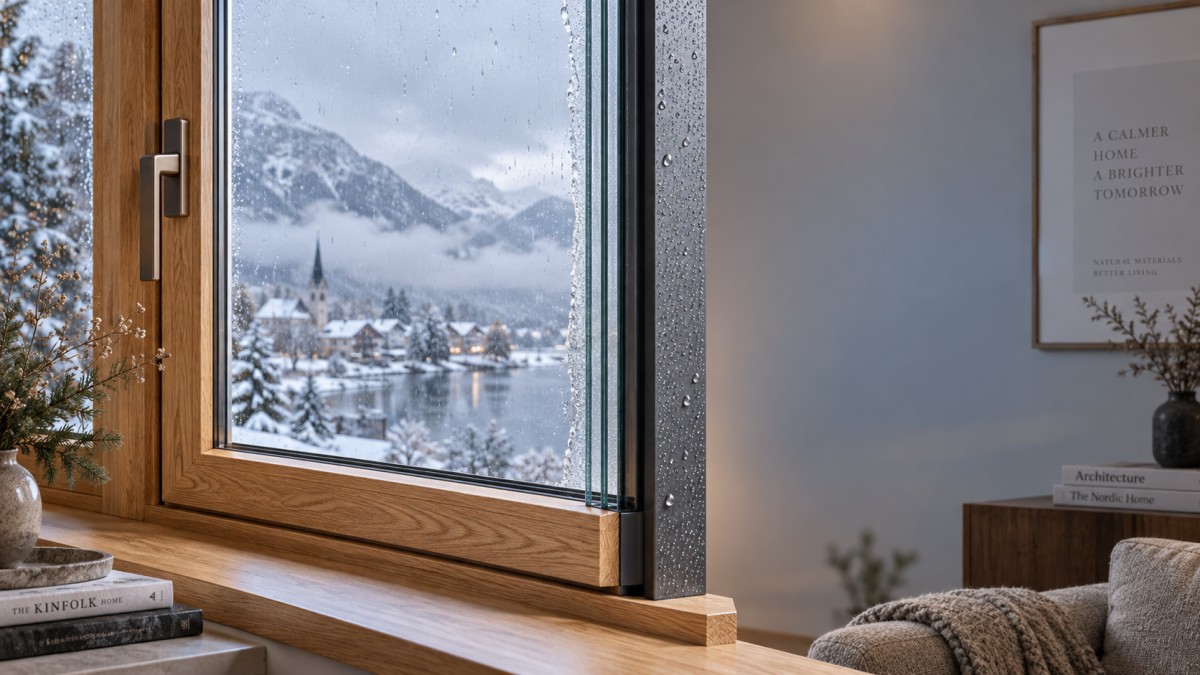

نوافذ الخشب والألومنيوم: تقييم الأداء الحراري في المناخات الباردة والرطبة

تفرض المناخات الباردة والرطبة متطلبات شديدة بشكل غير معتاد على أنظمة نوافذ المباني السكنية. فقد تظل درجات الحرارة الخارجية منخفضة لفترات طويلة، بينما يحمل الهواء الداخلي رطوبة ناتجة عن الطهي والاستحمام وغسيل الملابس والإشغال الاعتيادي. في هذه الظروف، لا تُقيَّم النافذة بناءً على مظهرها أو قيمة العزل الاسمية فقط. بل يجب أن تتحكم في فقدان الحرارة، وتحد من التكاثف على الأسطح الداخلية، وتقاوم الأمطار المدفوعة بالرياح، وتحافظ على استقرارها خلال دورات الرطوبة ودرجات الحرارة المتكررة.

غالباً ما تُحدَّد نوافذ الخشب والألومنيوم للمشاريع التي تحتاج إلى دفء الخشب في الداخل إلى جانب مقاومة غلاف الألومنيوم الخارجي للعوامل الجوية. والمفهوم سليم، لكن الأداء يعتمد على النظام المتكامل: الزجاج، وهندسة الإطار، والفواصل الحرارية، ومواد الإحكام، ومسارات التصريف، والأجهزة، وتفاوتات التصنيع، والتركيب. وبالنسبة لفرق مراقبة الجودة والسلامة، تتمثل المهمة الأساسية في التحقق من كيفية عمل هذه العناصر معاً بدلاً من قبول قيمة U واحدة كدليل على الملاءمة.

نقاط الضعف الحرارية تكون عادة عند الحواف

يضع إطار الخشب والألومنيوم المركب عادةً الخشب في جهة الغرفة والألومنيوم في جهة الطقس. يتميز الخشب بموصلية حرارية منخفضة نسبياً، بينما تحمي كسوة الألومنيوم السطح الخارجي من المطر والتعرض للأشعة فوق البنفسجية والعوامل الجوية المعتادة. ومع ذلك، يظل الألومنيوم عالي التوصيل الحراري. وإذا أنشأت وصلات الكسوة أو عناصر التدعيم أو مكونات التصريف أو مناطق الأجهزة مسارات توصيل حراري مستمرة، فقد تنخفض درجة حرارة السطح الداخلي الموضعي بشكل حاد حتى عندما تكون قيمة مركز الزجاج جيدة.

لهذا السبب، تستحق قيمة U للإطار وأداء حافة الزجاج والنفاذية الحرارية الخطية حول وحدة الزجاج العازل الاهتمام. يمكن للفاصل ذي الحافة الدافئة أن يساعد في تقليل تبريد حافة الزجاج، لكنه لا يعالج وصلة الضلفة بالإطار ذات التفاصيل غير المناسبة. ينبغي أن يشمل فحص الجودة مراجعة الرسومات المقطعية، وعند اقتضاء المشروع، وثائق الحسابات أو الاختبارات المستندة إلى الأساليب ذات الصلة مثل EN ISO 10077 للنفاذية الحرارية وISO 10211 للتقييم التفصيلي للجسور الحرارية.

تحتاج قيمة U المعلنة أيضاً إلى سياق. فقد تشير إلى الزجاج فقط أو إلى الإطار أو إلى النافذة المركبة بالكامل. ويُعد أداء النافذة ككل هو الرقم المفيد لاتخاذ قرارات غلاف المبنى، لكن حجم الفتحة ونسبة الضلفة وتكوين الزجاج ونظام الفواصل يمكن أن تؤثر جميعها فيه. وتُعد مقارنة عرضي سعر دون تأكيد أساس الحساب نفسه مصدراً شائعاً لأخطاء الشراء.

التكاثف مسألة درجة حرارة السطح والتحكم في الرطوبة

يحدث التكاثف الداخلي عندما تنخفض درجة حرارة سطح ما عن درجة نقطة ندى الهواء الداخلي. وفي منزل رطب، قد يظهر الخطر أولاً عند حواف الزجاج والزوايا ووصلات القوائم والفجوات المخفية للأجهزة. إن الماء المرئي على الزجاج مزعج؛ أما الرطوبة المخفية في وصلات الخشب فهي أكثر خطورة لأنها قد تسهم في فشل الطلاء ونمو العفن والانتفاخ أو التلف طويل الأمد.

لذلك، يأخذ التقييم العملي في الاعتبار تصميم النافذة وتشغيل المبنى معاً. وينبغي أن يكون المورد قادراً على تحديد أبرد الأسطح الداخلية المتوقعة في ظل ظروف التصميم الخاصة بالمشروع. كما يجب على فريق المبنى مراعاة التهوية وتوقعات الرطوبة الداخلية وأغطية النوافذ ومواضع المشعات أو مخارج الهواء. ويمكن للستائر الثقيلة والستائر المعتمة العميقة أن تعزل الزجاج عن هواء الغرفة الدافئ، مما يزيد احتمال التكاثف حتى مع نظام نافذة قادر على الأداء.

بالنسبة للمشاريع التي تستخدم مسارات التقييم الأوروبية، يُشار عادةً إلى ISO 13788 لتقييم خطر تكاثف السطح والرطوبة البينية في ظل افتراضات محددة. وهو ليس بديلاً عن التقدير الخاص بالمشروع. فقد تحتاج البيئات الساحلية والشقق ذات الإشغال المرتفع والمسابح الداخلية والعقارات المخصصة للعطلات التي تُدفأ بشكل متقطع إلى ظروف تصميم أكثر تحفظاً من المسكن العادي.

تسرّب الهواء قد يقوّض تصميماً حرارياً جيداً

في الطقس البارد، غالباً ما يُشعَر بتسرّب الهواء قبل فهم فقدان الحرارة بالتوصيل. يمكن لانقطاع بسيط في زاوية حشية أو ضبط نقطة الإغلاق أو وصلة الإطار بالجدار أن يسبب تيارات هوائية، وينقل هواء الغرفة الرطب إلى تجاويف أبرد، ويقلل الراحة المحسوسة قرب الفتحة. كما يرتبط إحكام الهواء بالأداء الصوتي وموثوقية مقاومة المطر تحت ضغط الرياح.

بالنسبة للمشاريع الأوروبية، يمكن تقييم نفاذية الهواء وفق EN 12207 وإحكام المياه وفق EN 12208. وفي المواصفات في أمريكا الشمالية، يُستخدم ASTM E283 وASTM E547 بشكل متكرر لاختبار الهواء والماء. ولا يمكن اعتبار هذه المعايير متكافئة لمجرد تشابه الاسم؛ إذ يجب مراجعة ضغوط الاختبار وتكوين العينة وفئة المنتج ومتطلبات الكود المحلي قبل قبول التقرير.

لا يكفي أداء المصنع وحده. يجب تصميم وصلة التركيب كجزء من غلاف المبنى، مع استراتيجية إحكام هوائي داخلية، وعزل عبر الفجوة المحيطية، وحماية خارجية من العوامل الجوية، ومسار لتصريف أي مياه عرضية إلى الخارج. إن الرغوة من دون تصميم متين للإحكام ضد الهواء والماء ليست حلاً كاملاً للتركيب.

استقرار الخشب يعتمد على تفاصيل يسهل إغفالها

يتحرك الخشب مع تغيرات محتوى الرطوبة. تسمح النافذة المركبة المصممة جيداً لطبقتي الخشب والألومنيوم بالاستجابة بشكل مختلف من دون حبس الماء أو فرض إجهاد مفرط عند نقاط التثبيت. ينبغي للمفتشين فحص تهوية الكسوة وفتحات التصريف وواجهات حليات الزجاج وحماية مقطع الخشب العرضي ووصلات الزوايا وتوافق مواد الإحكام والطلاءات ومواد التنظيف عن كثب.

الهدف ليس جعل المكوّن الخشبي ثابتاً تماماً. بل هو إدارة الحركة مع إبقاء الماء بعيداً عن المناطق الضعيفة. ويمكن أن تغير التصريفات المسدودة ومثبتات الكسوة المشدودة أكثر من اللازم والتشطيبات الواقية المتضررة والتعديلات غير المحكمة في الموقع طريقة تقادم التجميعة. وينبغي أن يشمل فحص الاستلام التحقق من طلاءات الألومنيوم المتضررة والحشيات غير المكتملة ومسارات تصريف المياه المسدودة وتلف حواف وحدات الزجاج وتشغيل الضلفة بعد التركيب.

مراجعة مفيدة لمراقبة الجودة قبل الاعتماد

بدلاً من الاعتماد على ادعاء عام بشأن «نافذة موفرة للطاقة»، يمكن لفرق المشروع طلب حزمة تقديم منسقة تعالج تكوين الفتحة الفعلي. وينبغي أن توضح أساس الأداء الحراري للنافذة ككل، وتركيب الزجاج، ونوع الفاصل، ومقاطع الإطار والضلفة، ومتطلبات أداء الهواء والماء، وحدود أحمال الأجهزة، وتفاصيل التصريف، وواجهات التركيب. وتستحق الضلفات الكبيرة القابلة للتشغيل تدقيقاً خاصاً لأن وزن الضلفة ومحاذاة الأجهزة يؤثران في انضغاط الحشية وتسرب الهواء على المدى الطويل.

تكتسب عملية الإنتاج ذات التحكم الدقيق في القطع والتشغيل الآلي والتجميع أهمية خاصة للأنظمة المركبة. تصنع شركة ويهاي جينشنغ للتجارة المحدودة نوافذ وأبواب الخشب والألومنيوم إلى جانب أنظمة الألومنيوم المفصلية والقابلة للطي والانزلاقية، واللوفرات، والدرابزينات، والأبواب الخشبية. ويُعد استخدامها لمعدات إنتاج ألمانية وبرامج النوافذ ذا صلة ليس كضمان للأداء، بل لأن التشغيل الآلي القابل للتكرار والتحكم الموثق في التكوين ضروريان للحفاظ على هندسة الضلفة المتسقة وتفاوتات الزجاج ومواضع الأجهزة.

ينبغي أن يتضمن تنسيق غلاف المبنى أيضاً الفتحات المجاورة. فقد يجمع مشروع فندق أو شقق بين نوافذ عالية الأداء وباب مرآب مخصص متدحرج أو باب مدخل خدمي. على سبيل المثال، فإنباب مدخل مرآب فيلا بمصراع فولاذي متدحرج، بمقاس مخصص، كهربائي أوتوماتيكي يعمل باللف هو نظام متدحرج من سبائك الألومنيوم متاح بمقاسات مخصصة، مع وظائف التحكم عن بُعد ومكافحة السرقة. وينبغي تقييم توقعاته المتعلقة بالعزل الحراري وإحكام الهواء بشكل منفصل عن توقعات جدار النوافذ؛ فالباب المتدحرج الآمن لا يوفر تلقائياً مستوى العزل أو التحكم في التكاثف نفسه الذي توفره فتحة مزججة محددة بعناية.

الاختيار وفق مخاطر دورة الحياة بدلاً من المظهر الأولي

يمكن أن تكون نوافذ الخشب والألومنيوم خياراً متيناً للبيئات السكنية الباردة والرطبة عندما يتحكم التصميم في الجسور الحرارية وحركة الرطوبة وتصريف المياه وتسرب الهواء كنظام واحد مترابط. ولا تتوقف المواصفة الأكثر موثوقية عند قيمة واردة في كتيب. بل تحدد معيار الاختبار المطبق، وتعرّف افتراضات المناخ الخاصة بالمشروع، وتؤكد تكوين النافذة الدقيق، وتضع فحوصات قبول واضحة للتركيب.

قبل اعتماد نظام ما، ينبغي لفرق الجودة والسلامة طرح سؤال مباشر واحد: أين ستنتقل الحرارة والهواء والماء فعلياً عندما تتعرض النافذة لرياح الشتاء والرطوبة الداخلية وسنوات من التشغيل؟ إذا أجابت الرسومات وأدلة الاختبار وضوابط التصنيع وتفاصيل التركيب في الموقع عن هذا السؤال بصورة متسقة، فمن المرجح بدرجة أكبر أن توفر النافذة الراحة وعمر الخدمة اللذين يتوقعهما المشروع.
